一、定義與結構

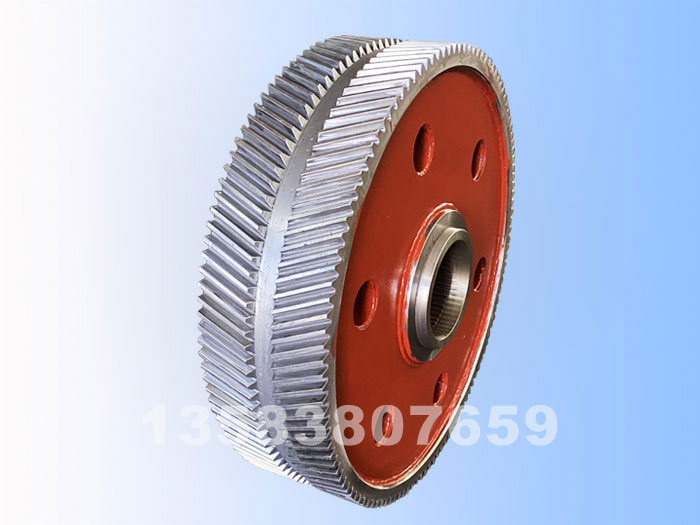

人字齒輪，也稱為雙螺旋齒輪（double helical gear），是一種特殊類型的齒輪。它的齒形以稱為螺旋角的角度排列，左右螺旋之間沒有間隙，以字母“V”的形狀出現，這些字母一起形成了一種類似于魚骨結構的圖案。人字齒輪是由兩個相反手的斜齒輪并排組合而成，兩半中切割齒，保持相同的模數、齒數和螺旋角，但螺旋的方向相反。因此，人字齒輪的每一半產生的推力相等且相反，從而相互抵消。

二、優點

重合度高：在任何時刻都至少有2個齒嚙合，這有助于平穩傳遞動力。軸向載荷小：由于兩個螺旋方向相反的齒產生的軸向力相互抵消，因此幾乎沒有軸向力作用在軸承上，減少了軸承的磨損。承載能力高：由于齒長相對較長（由于傾斜），人字齒輪可以傳遞高扭矩，適用于重載情況。工作平穩：由于多個齒同時參與嚙合，且受力過程逐漸變化，因此工作平穩，震動和噪音較低。

三、缺點

加工復雜：人字齒輪的加工過程相對復雜，不能通過常規的插齒、滾齒方法進行加工，通常需要使用銑齒方法或其他特殊工藝。制造成本高：由于加工難度大，人字齒輪的制造成本相對較高，因此通常只在需要高扭矩傳遞和重載應用的場合中使用。

四、應用

人字齒輪一般用于重載、可靠性要求高的設備中，如汽輪機、重型機械等。在某些汽車傳動系統中也曾使用過類似人字齒輪的結構。此外，由于人字齒輪允許在不產生軸向力的情況下傳遞高扭矩，因此也適用于軸兩端的支撐均為徑向滑動軸承的場合。

五、與雙斜齒輪的區別

雙斜齒輪與人字齒輪在功能上有相似之處，都是通過兩個斜齒輪的鏡像布置來實現軸向力的相互抵消。然而，雙斜齒輪在結構上與人字齒輪略有不同，它們各自的齒面也呈箭頭形狀逐漸變細，且在人字的中間有一個凹槽以便于制造工具退出。在實際應用中，由于雙斜齒輪的生產成本相對較低且易于加工，因此有時會用雙斜齒輪來替代人字齒輪。

綜上所述，人字齒輪是一種具有獨特結構和優良性能的齒輪類型，在重載、高扭矩傳遞和可靠性要求高的場合中具有廣泛的應用前景。泰安市泰山區紅星機器廠  www.menglongtai.com    陳經理 13583807659   人字齒輪廠家     人字齒輪生產
